概述

DH5902N堅固型數據采集分析系統專為車載、機載、艦載等各種惡劣環境的數據采集設計，內置工業級控制計算機和固態硬盤，可在強振、高低溫、高濕等極限環境下完成測試和長時間監測工作。系統采用有線網絡（LAN）或無線網絡（Wifi）連接計算機實時采集、傳輸、存儲、顯示、分析數據；可脫離計算機控制獨立工作，將數據實時存儲在儀器大容量固態硬盤中，連接計算機后再將數據回收進行分析處理。該產品廣泛應用于基礎設施、土木工程、機械工程、軌道交通、科學研究等領域。

應用范圍

2.1接入各種形式的應變計，完成全橋、半橋、1/4橋（120Ω三線制）狀態的應力應變的測試和分析；

2.2接入各種橋式傳感器，實現壓力、力、荷重、位移等物理量的測試和分析；

2.3接入并采集IEPE壓電式傳感器輸出的信號，實現振動、沖擊力、壓力、噪聲等信號的測試和分析；

2.4配合電荷適調器，連接各種壓電式傳感器，實現振動加速度、振動速度、振動位移（軟件二次積分可選）及壓力等的測試和分析；

2.5   配合熱電阻適調器，連接熱電阻（如鉑電阻、銅電阻等）溫度傳感器，對溫度進行測試和分析；

2.6與熱電偶配合，測量輸出電勢差，并通過分度表，直接給出溫度測量結果；

2.7與電渦流傳感器、磁電式速度/加速度傳感器、磁致伸縮位移傳感器配合，實現對加速度、速度、位移的測試和分析；

2.8可對輸出電壓小于10V的電壓信號進行測試和分析。

系統組成

單臺儀器系統連接如下圖所示：

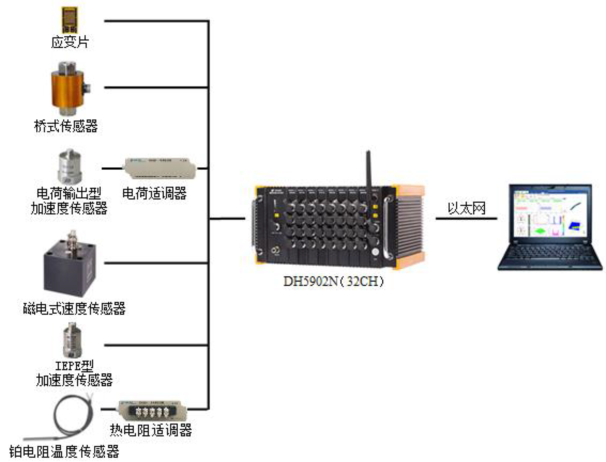

單臺儀器工作（有線傳輸）

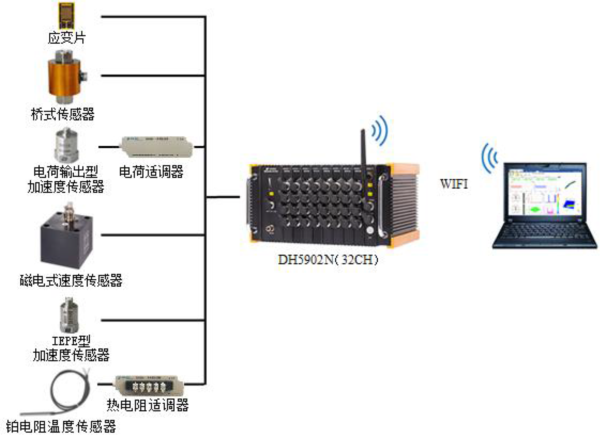

單臺儀器工作（WIFI傳輸數據）

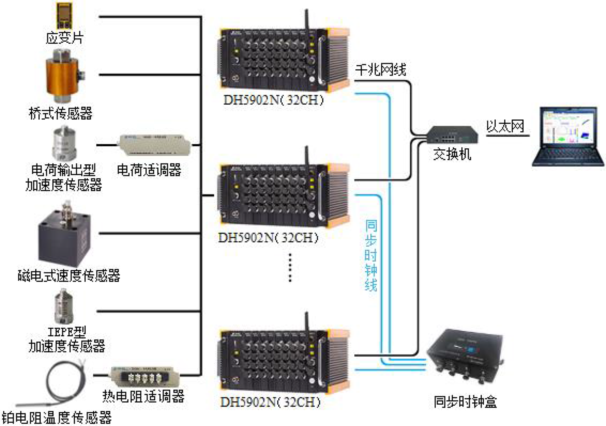

多臺同步工作（有線連接，同步時鐘盒同步）

技術指標

4.1 通道數：單臺4～32通道可選，通過以太網實現無限通道的擴展；

4.2 輸入阻抗：10MΩ+10MΩ；

4.3 輸入保護：輸入信號大于±15V（直流或交流峰值）時，輸入全保護；

4.4 支持EID智能導線識別功能

4.5 支持TEDS智能傳感器識別功能

4.6 支持橋路自檢功能

4.7 輸入方式：GND、SIN_DC、DIF_DC、AC、IEPE；

4.8 IEPE電源：4mA/24V；

4.9 電壓量程：±20mV、±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V；

4.10 電壓示值誤差：不大于0.3％；

4.11 示值穩定性：0.1％/h（預熱1小時）；

4.12 非線性：0.1％；

4.13 噪聲：應變測量時：不大于3μεRMS；電壓測量時：不大于5μVRMS（輸入短路，在最大增益和最大帶寬時折合至輸入端）；

4.14 零點漂移：小于3με/2小時（輸入短路，預熱2小時后，恒溫，在最大增益時折算至輸入端）；

4.15 共模抑制（CMR）：不小于100dB；

4.16 共模電壓（DC或AC峰值）：小于±DC10V、DC～60Hz；

4.17 應變量程：±1000με、±10000με、±100000με；

4.18 應變示值誤差：不大于0.3％±3με（預熱1小時）；

4.19 橋路方式：全橋（四線制供橋）、半橋（四線制供橋）、三線制1/4橋（120Ω）；

4.20 適用應變計電阻值：

1) 半橋、全橋：50Ω～10000Ω任意設定；

2) 三線制1/4橋：120Ω或350Ω（訂貨時確定一種）；

4.21 供橋電壓：2V、5V、10V、24V分檔切換，最大輸出電流：30mA；

4.22 橋壓精度：不大于0.1%；

4.23 供橋電壓穩定度：小于0.05％/小時；

4.24 自動平衡范圍：±20000με（應變計阻值的±2%）；

4.25 低通濾波器：

1) 截止頻率（-3dB±1dB）：100、1k、10k、PASS（Hz）四檔分檔切換；

2) 平坦度：小于0.1dB（1/2截止頻率內）；

3) 阻帶衰減：大于-24dB/Oct；

4.26 通訊方式：千兆以太網和無線WIFI通訊；

4.27 模數轉換器：24位A/D（每通道獨立）；

4.28 頻響范圍：DC~100kHz（-3dB）（50kHz平坦）；

4.29 連續采樣速率（千兆網通訊時）

1) 單臺機箱4~16通道時：所有通道連續同步采樣，每通道最高256kHz，分檔切換；

2) 單臺機箱17~32通道時：所有通道連續同步采樣，每通道最高128kHz，分檔切換；

4.30 抗混濾波器：

1) 截止頻率：采樣速率的1/2.56倍，設置采樣速率時同時設定；

2) 阻帶衰減：大于-120dB/Oct；

3) 平坦度（分析頻率范圍內）：±0.1dB；

4.31 同步方式：同步時鐘盒同步或GPS同步；

4.32 內部數據存儲：標配32GB固態硬盤（SSD），可根據用戶要求增加容量；

4.33 供電方式：鋰電池供電，外接220VAC電源適配器一邊充電一邊工作；

4.34 電池工作時長，充滿電可連續工作4小時（32通道），可選配8小時工作電池；

4.35 電池容量：4小時工作電池：294Wh，8小時工作電池：588Wh；

4.36 功耗：70W（32通道，含控制單元）；

4.37 冷卻方式：無風扇傳導制冷；

4.38 尺寸（mm）：290×150×200（32通道配置）；

4.39 重量：8.5kg（32通道配置）；

4.40 使用環境適用于GB/T6587-2012-III組條件；

4.41 抗沖擊：100g/（4±1）ms；

4.42 防水防塵等級：IP65。
