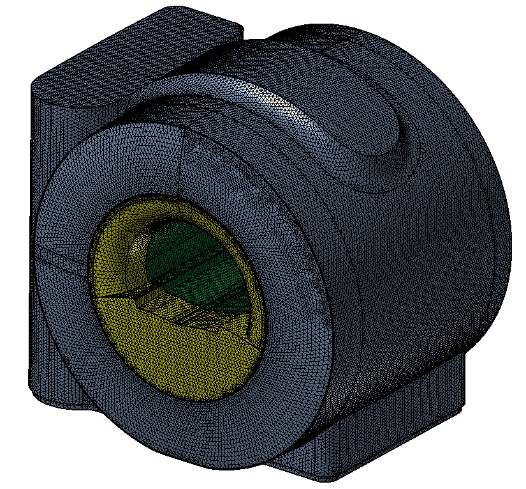

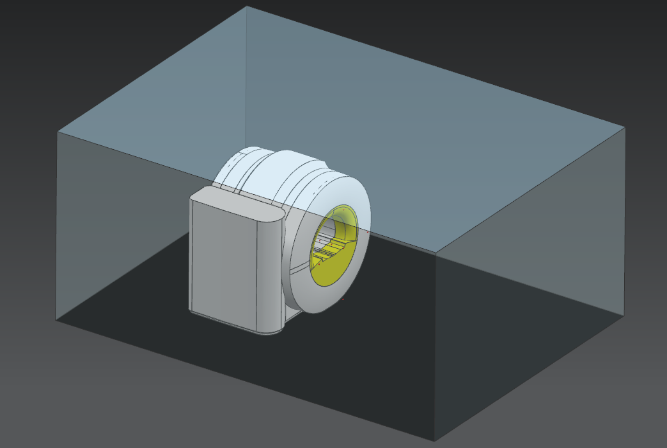

核磁共振設備分析對象圖

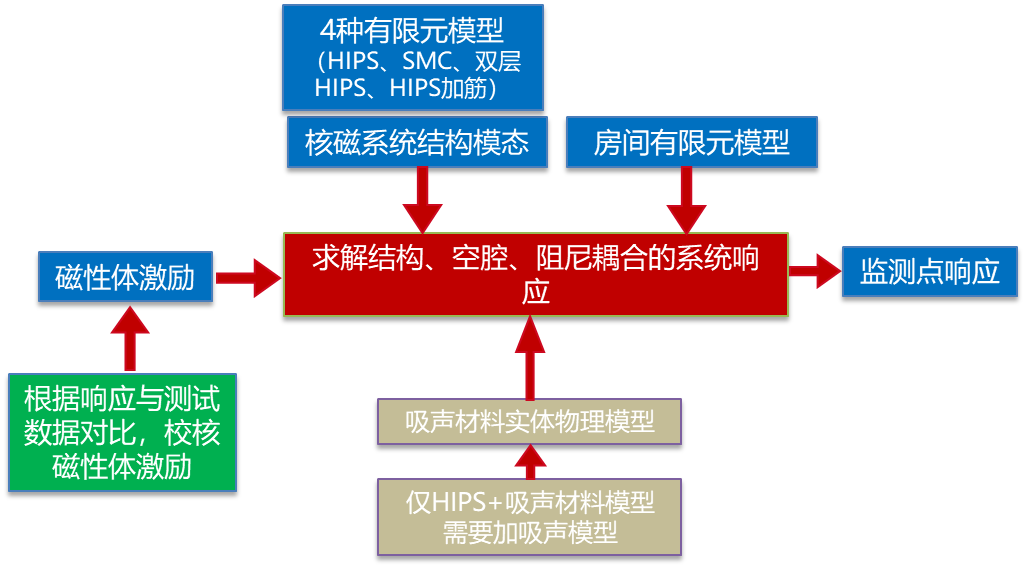

噪聲計算流程圖

振動輻射噪聲仿真分析一般有模態法和直接法，模態法是在聲學和結構解耦基礎上進行的，在模態坐標系下需要先計算結構模態和聲腔模態，然后再進行振動聲學耦合求解計算；而直接法則不需要對結構和聲學解耦，直接在商用軟件中定義結構材料屬性及邊界條件，以及聲學材料屬性與邊界條件，然后在物理坐標系下完成求解計算。本項目仿真技術路線采用模態法+直接法的混合方法進行。其中結構模態采用模態法，空腔采用直接法，即在物理坐標系下建模。整體計算過程分成以下幾個步驟，下圖即為計算流程圖。

（1）使用結構軟件Nastran計算設備結構模態；

（2）基于直接法建立房間\空腔模型；

（3）使用聲學軟件Actran中的混合方法建模，計算聲輻射。

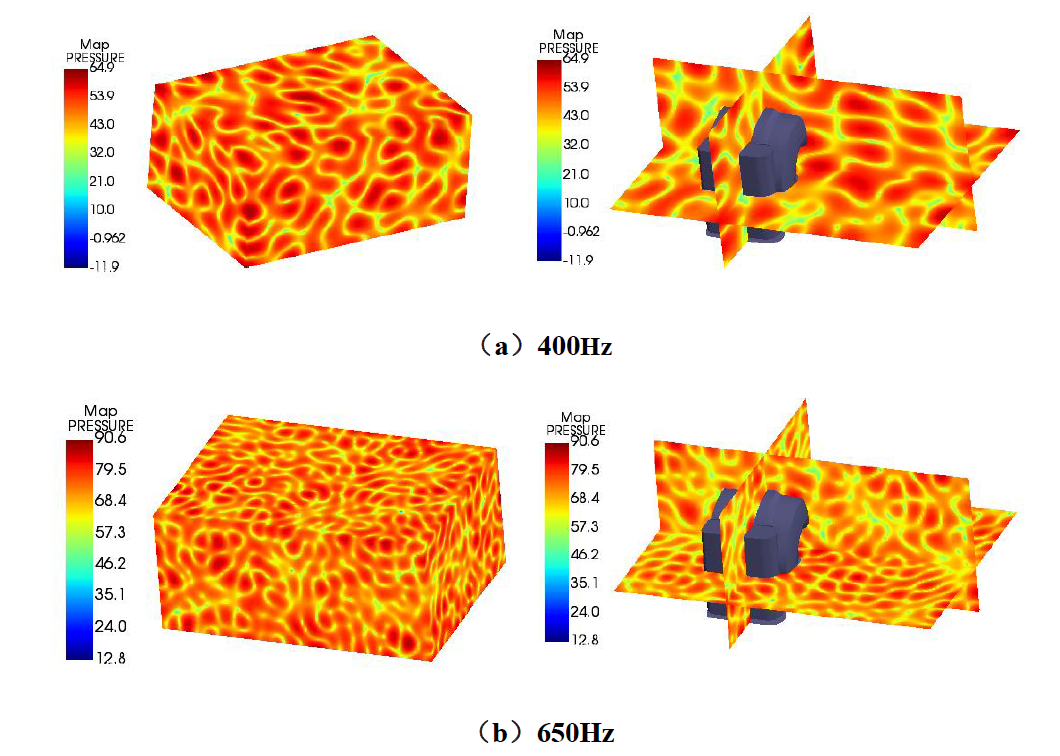

聲場云圖分布

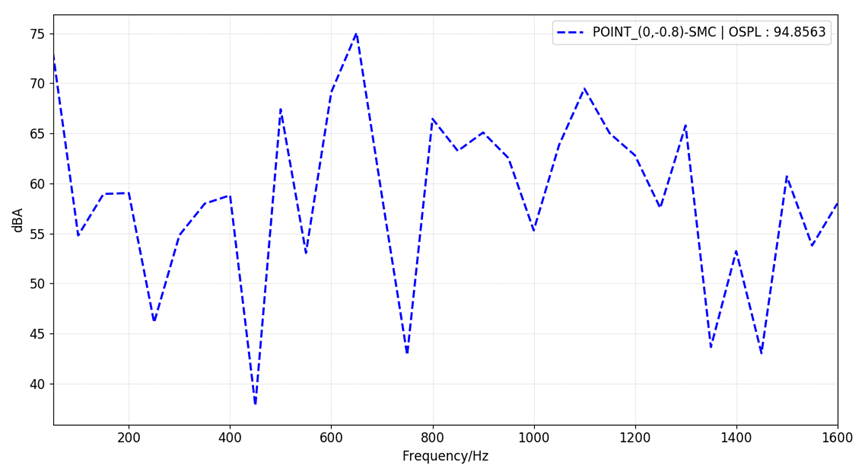

監測點聲壓頻譜曲線
