軟件界面介紹

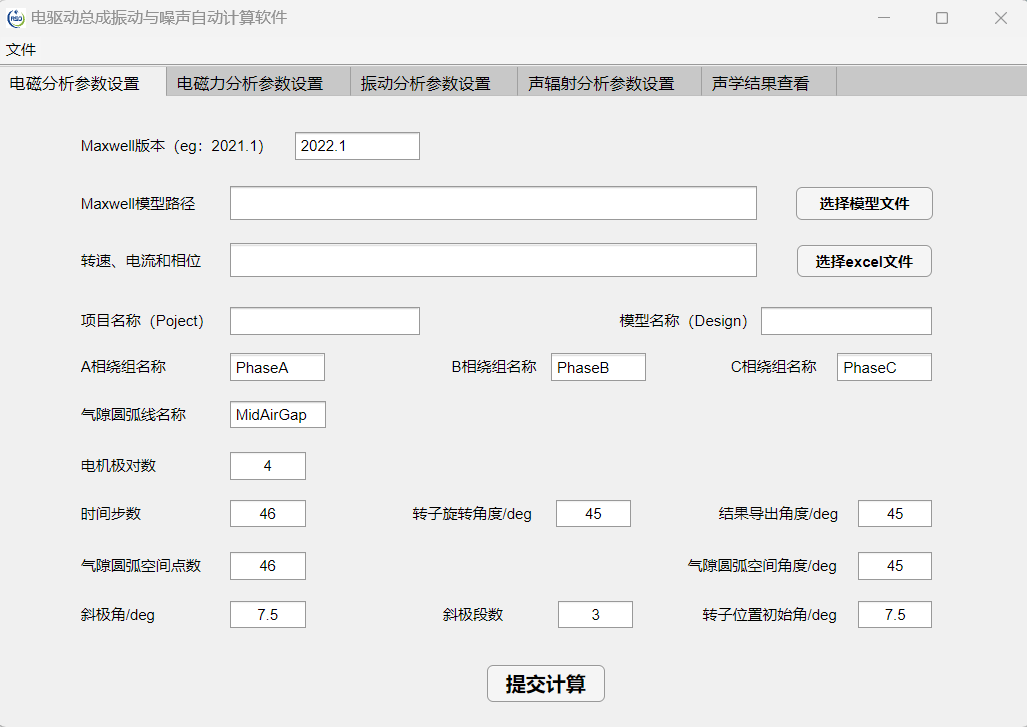

軟(ruan)件集成電磁軟件Maxwell、結構軟件Nastran和聲學軟件Actran而(er)開(kai)發(fa)的電(dian)驅動總成噪聲自(zi)動化分析(xi)平臺，對振(zhen)動噪聲仿(fang)真分析(xi)過(guo)程進行了流程化固化，可以(yi)實現電磁、電(dian)磁力、結(jie)構模態、結(jie)構頻響和聲(sheng)輻射的自動(dong)化模型參數設置(zhi)、求解計(ji)(ji)算和后處理操作(zuo)，軟件(jian)操作(zuo)簡單，使(shi)用(yong)方(fang)便，提(ti)高(gao)振(zhen)動(dong)噪聲(sheng)的計(ji)(ji)算效率，軟件(jian)界面(mian)如下圖所示。

振動(dong)和噪聲計算

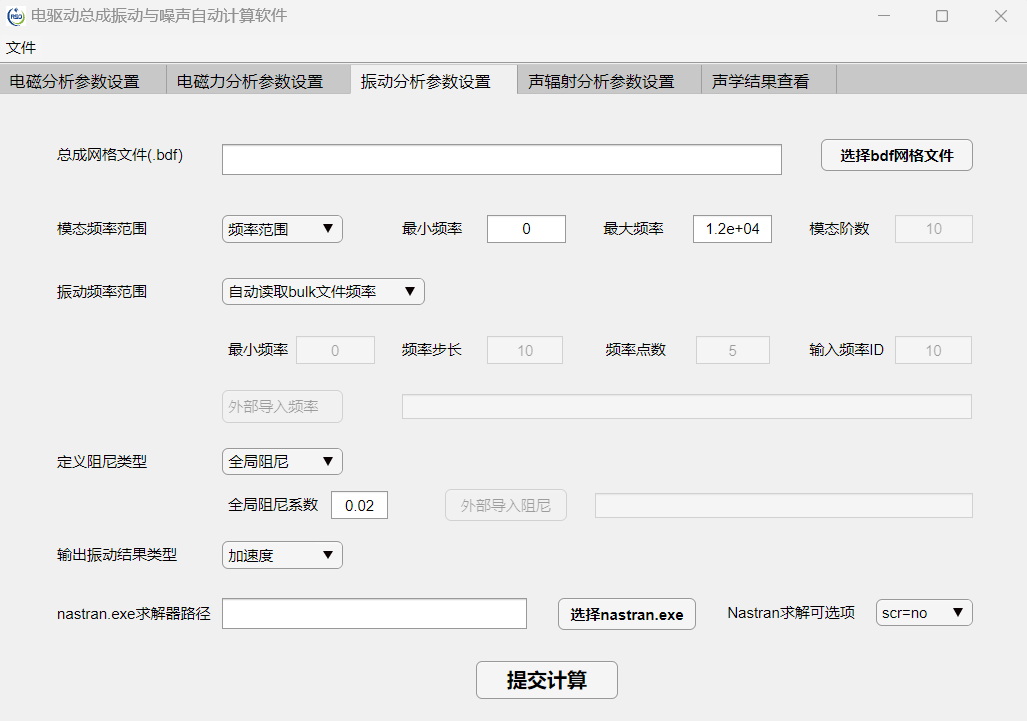

在振動(dong)(dong)頻(pin)響(xiang)計算(suan)選項，可以(yi)實現結構模態與振動(dong)(dong)頻(pin)響(xiang)的自(zi)動(dong)(dong)化計算(suan)，其(qi)界(jie)面如下圖所示。

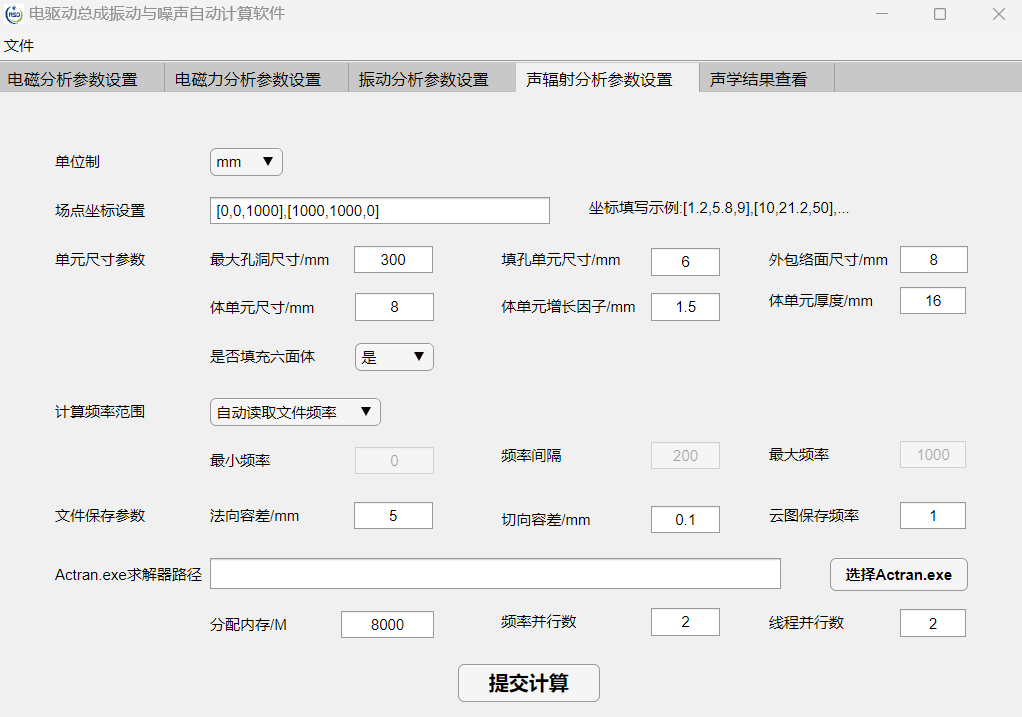

在聲(sheng)學計算(suan)部分可以(yi)實現聲學網(wang)格的自(zi)動(dong)化(hua)生分析頻率(lv)參數、材料參數及聲學邊界條件(jian)的自(zi)動(dong)化(hua)設置。

查(cha)看計算結果

聲學(xue)計算域云圖查看

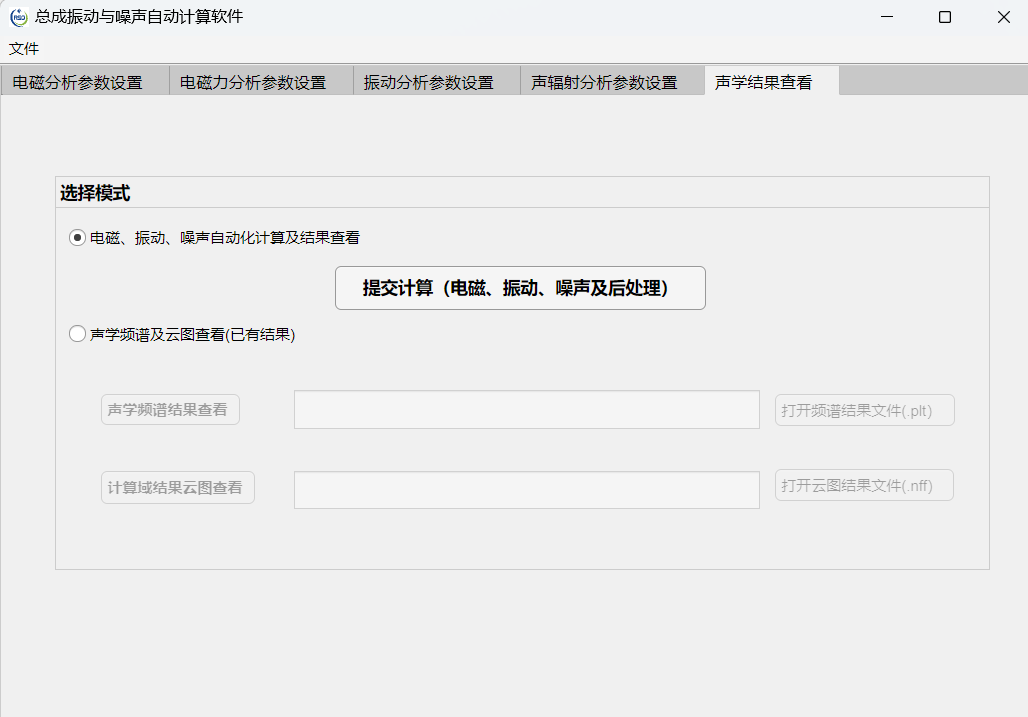

在后處理界面，直接(jie)點擊提交計算(suan)，可以順序完(wan)成(cheng)電(dian)機電(dian)磁(ci)、振動和(he)噪聲的自動化計算及結果的自動化展示(shi)(shi)，其界面如下(xia)圖所(suo)示(shi)(shi)。

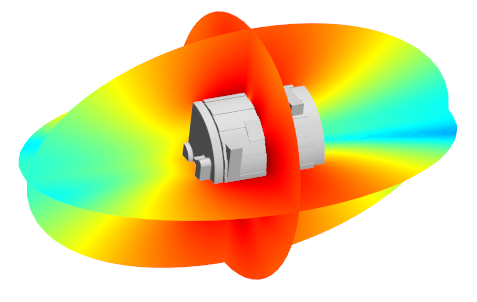

聲(sheng)學場云圖查看(kan)

在結果(guo)后處(chu)理選項，點擊場(chang)云圖結果(guo)查看就(jiu)可以自動打開聲學軟(ruan)件進行聲學場(chang)結果(guo)云圖的演示，如下圖所示。

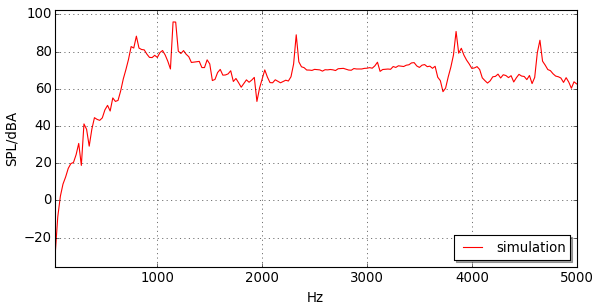

噪聲頻譜曲線查看

在結(jie)果后處(chu)理選項(xiang)，點擊頻譜(pu)結(jie)果查看就可以自動(dong)打開聲(sheng)學(xue)軟件進行聲(sheng)學(xue)場點頻譜(pu)結(jie)果的演示，如(ru)下圖所示。
